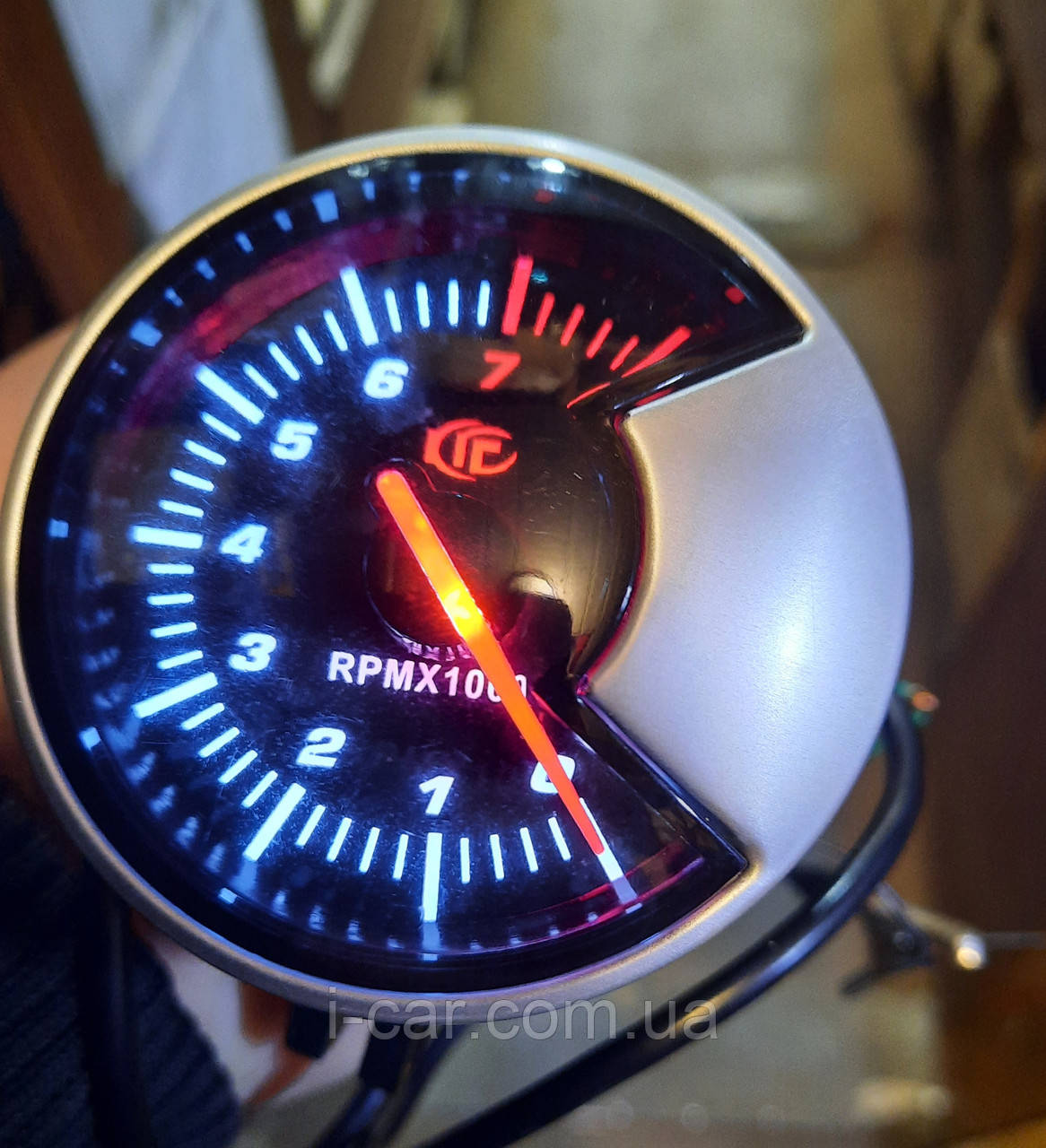

602705 LED Тахометр на ніжці стрілочний діам. 60мм.black у корпусі

602705 LED Тахометр на ніжці стрілочний діам. 60мм.black у корпусі.Застосовується тільки в карбюраторних і інжекторних двигунах з кількістю циліндрів 4-6-8.Скло затемнене.Підключення проводиться до котушки запалювання або діагностичного роз'єму або ЕБУ..Глубина90 мм.

Покажчик тахометр стрілочний Ket Gauge 602705 LED діодний d60мм прилад датчик автомобільний

• Стрілочний
• Колір Led підсвічування - білий
• Установчий діаметр 60 мм
• З корпусом на ніжці
• Тоноване скло
• Живлення - 12 вольт
• Зовнішній діаметр 68мм
• Діапазон виміру - 0-8000 оборотів;

Електронний механізм тахометра забезпечує високу точність вимірів оборотів двигуна. Застосовується тільки в карбюраторних та інжекторних двигунах з кількістю циліндрів 4-6-8 (виставляється затисканням кнопки ззаду приладу). Підключення проводиться до котушки запалювання або діагностичного роз'єму або ЕБУ

Підключення:
Карбюратор.
ЗНЯТИ КЛЕМУ АКУМУЛЯТОРА
Червоний провід +, жовтий підсвічування (краще з'єднати червоний і жовтий разом), чорний це корпус ("-"), зелений на котушки.
Інжектор.
ЗНЯТИ КЛЕМИ З АКУМУЛЯТОРА
Сигнал тахометра (зелений провід, що йде від тахометра), припаяти до +12 (червоний провід) через резистор 4,5 kOm. Від тахометра: зелений провід на зелений провід правого роз'єму приладки, червоний та чорний +12 і земля відповідно з центрального роз'єму, вони ближчі до центру роз'єму.

У разі електронної системи запалювання підключатися тахометр буде наступним чином:

Виведення «+» до живлення – до акумуляторної батареї.
Виведення «-» до кузова автомобіля.
Сигнальний провід – до котушки запалювання та першого висновку комутатора.

Якщо на автомобілі встановлено контактну систему запалювання:
Висновок "+" до живлення - до АКБ.
Виведення «-» до кузова автомобіля.
Сигнальний провід - до висновку "К" котушки запалювання. Він же йде до контактної групи переривника.
